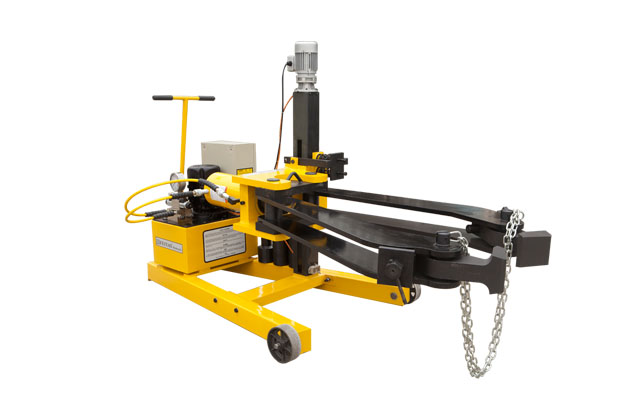

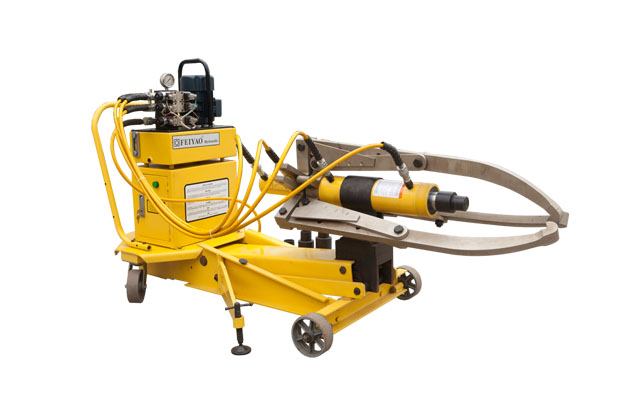

全自動車載式拔輪器
車載拔輪器配有液壓自動升降系統，可方便精確地定位高度。
主要參數
- 拉拔能力
- 50~100Ton
- 最大開口
- 1220mm
- 最大工作行程
- 337mm
全自動車載式拔輪器特點：
- 二爪設計的拔輪結構簡潔，方便操作，附帶安全鎖緊裝置；
- 自夾緊系統使拉力越大則夾緊力越大；
- 應用于鋼鐵廠，采礦廠，油田，造紙廠，水泥廠，鐵路，飛機維修，造船廠等油大型設備和機械維護任務艱巨的場合；
- 車載拔輪器配有液壓升降系統，可方便精確地定位拔輪器；
- 獨特的單泵配置，低壓泵操縱油缸進行定位，張開及抓緊工件。高壓泵可在拉爪不張開的情況下操作油缸頂升或回退動作；
- 液壓操縱拉爪裝為2爪或3爪形式；
- 可選159mm或 337mm行程油缸；
- 自對中系統使油缸在工作中自對中：拉爪將自動均勻地抓緊工件；
- 液壓控制拉爪系統，意味著拉力越大，則夾緊力越大。無需另加鏈條來避免拉爪滑出或彈出工件；
- 小車上的方向輪便于移動；
- 大輪使小車移動方便；
- 拔輪器在小車上可向左或向右旋轉90°安裝，以便于緊湊空間。
全自動車載式拔輪器技術參數：
| 型號 | 油缸出力（Tons) | 最小開口 | 最小開口時拉拔深度 | 最大開口 | 最大開口時拉拔深度 | 全長 | 拉馬中心高度調節（mm) | 工作行程 （mm) | 電壓 |
| FY-QBL-50 | 50 | 100 | 381 | 1220 | 178 | 2286 | 450-1120 | 337 | 220 |
| FY-QBL-50s | 50 | 64 | 651 | 1150 | 559 | 2590 | 450-1120 | 337 | 220 |
| FY-QBL-60 | 60 | 140 | 790 | 1000 | 650 | 2885 | 305-915 | 250 | 220 |
| FY-QBL-100 | 100 | 381 | 1066 | 1219 | 863 | 3015 | 305-915 | 250 | 220 |

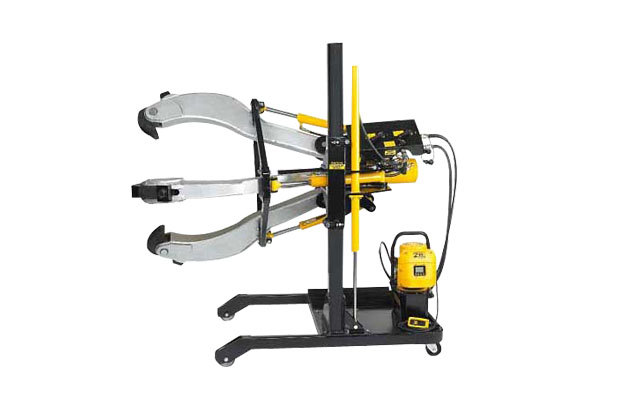

全自動升降拔輪器
主要參數
- 拉拔能力
- 100~200Ton
- 最大張距
- 1778mm
- 伸距
- 1219mm
全自動升降拔輪器特點：
- 特殊的安全籠設計，能牢固鎖定工件，防止打滑；
- 自動對中，防止偏載，保證油缸柱塞始終處于受力中心，延長使用壽命；
- 無絲桿設計，油缸柱塞直接作用于被拉拔工件，操作更簡單，使用更安全；
- 液壓驅動的安全籠控制拉馬張距，增加安全系數；
- 帶液壓升降的滾輪車，也可卸下單獨使用；
- 大行程雙作用油缸，大功率雙極電動泵，帶3米線控開關，最大工作壓力10000psi；
- 100噸車載拉馬含737mm、483mm和229mm絲桿延長件各一。
全自動升降拔輪器技術參數：
| 型號 | 爪數 | 噸位 ton | 張距 mm | 伸距 mm | 高度范圍 mm | 重量 kg |
| FY-PH123T | 2/3 | 100 | 191-1778 | 1219 | 673-1690 | 908 |
| FY-PH100T | 3 | 100 | 191-1778 | 1219 | 673-1690 | 855 |
| FY-PH102T | 2 | 100 | 191-1778 | 1219 | 673-1690 | 772 |
| FY-PH200T | 2 | 200 | 203-1334 | 1219 | 800-2134 | 1560 |
