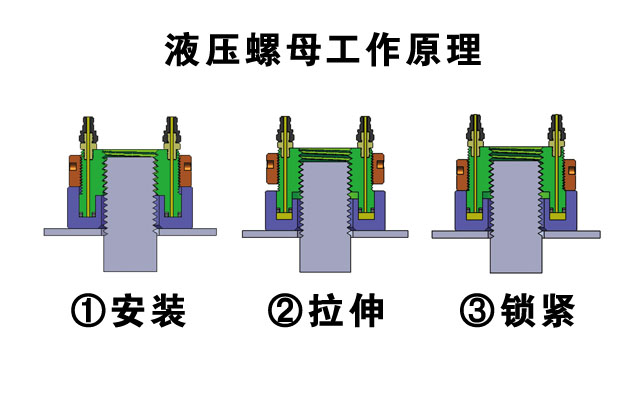

液壓螺母工作原理

液壓螺母是一種先進的螺栓裝配方法，特別適用于狹窄空間和重負荷震動機械緊固，液壓螺母的工作原理是利用液壓油缸直接對螺栓施加外力，使被施加力的螺栓在其彈性變形區內被軸向拉長，螺栓拉長后旋緊液壓螺母上的鎖圈，利用材料自身的彈性將螺紋鎖緊。

普通螺紋的鎖緊是靠轉動扳手產生扭矩利用螺紋間的摩擦力來鎖緊。對于大直徑螺紋連接，受人力，工具和作業空間等影響，其預緊力根本達不到設計要求，因此在振動場合很容易松動。液壓螺母具有極高的預緊能力和獨有的可以多組螺栓同步緊固實現相同預緊力的顯著特點，從而逐步應用于經常拆裝或軸向頂緊各種場合的螺栓連接、預緊及防松要求，并可作為液壓過盈配合聯結拆裝工具。

飛耀液壓螺母的結構根據不同的使用分厚型和薄型、高壓和超高壓、頂環鎖緊和底環鎖緊。液壓螺母主要由油缸、活塞和鎖圈組成，接油口有頂置和側入設計。

飛耀公司依靠三十多年從事大型螺栓工程的經驗，為多家著名企業設計制造各種規格的液壓螺母，獲得極高的評價。如果標準型號的液壓螺母不能滿足使用要求，飛耀提供特殊的專業定做服務，為了準確反映螺栓的工況，敬請填寫我們提供的螺栓數據調查表。

液壓螺母特點：

拉伸方式不受螺栓潤滑效果和螺紋摩擦大小的影響，可以得到更為精確的螺栓載荷；

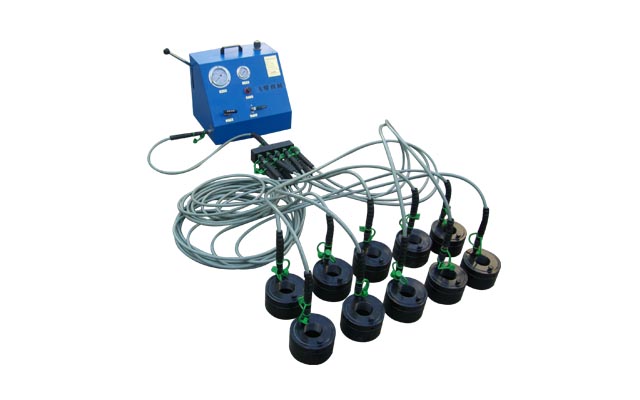

可對多個螺栓進行同步拉伸，使整圈螺栓受力均勻，得到均衡的載荷；
由于采用成熟的超高壓技術，可以在很小的空間內完成螺栓的鎖緊；
拉伸方式對螺栓進行緊固得到的剩余載荷和有效載荷要比力矩方式更大；
拉伸方式更適用于緊固精度要求較高的接合應用，它能使連接面受力均勻地實現接合，真正地防止泄漏。

液壓螺母應用場合：

油田：油田防噴器，采油樹；
礦山：采煤機，掘進機，斗輪機，超重型車輛；
電廠：高壓給水泵，壓縮機，巖石磨，汽輪機，靠背輪；
石化：反應釜，高壓給水泵，壓縮機，巖石磨，煙汽輪機；
船舶：柴油機，主軸系，靠背輪；
鋼鐵：軋機，水壓機，鋼坯剪，靠背輪。

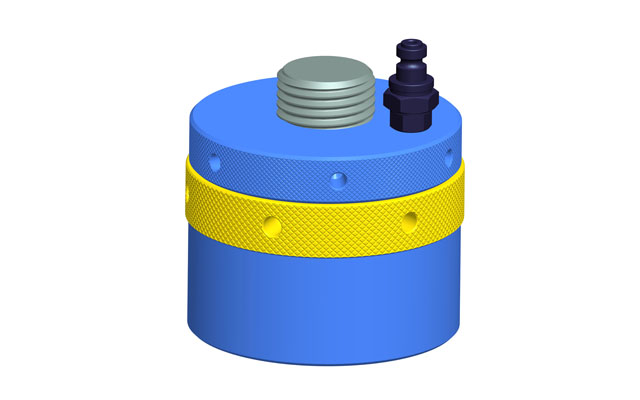

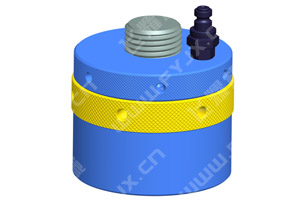

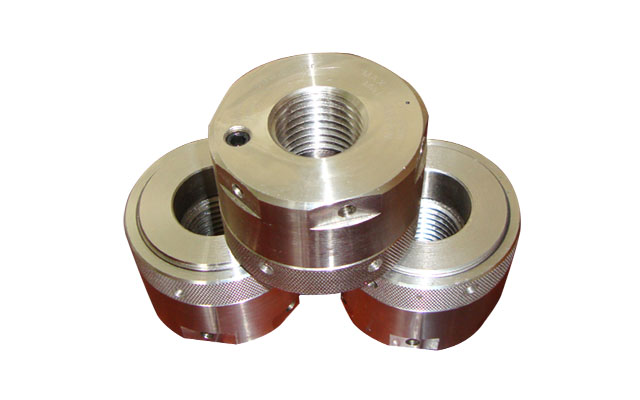

FY-LMA型液壓螺母

主要參數

最大拉伸力: 3864KN

最大行程: 20mm

螺栓直徑: M27~125mm

FY-LMA型液壓螺母特點：

適用于各種震動、快速轉動、大力量設備和狹窄空間；
經濟高效、重量輕、精度高；
可配手動泵、氣動液壓泵和電動液壓泵；
多個液壓螺母可同時使用；
標準工作壓力150Mpa。

FY-LMA型液壓螺母技術參數：

型號		螺紋規格		最大拉伸力	油壓面積	外徑	螺母厚度		行程
型號		螺紋規格		最大拉伸力	油壓面積	外徑	厚型	薄型	行程
厚型液壓螺母	薄型液壓螺母	M	in	KN	mm2	mm	mm	mm	mm
FY-LMA1027	FY-LMA2027	27	1-1/8	226	1571	75	66	53	6
FY-LMA1030	FY-LMA2030	30	1-1/8	226	1571	75	66	53	6
FY-LMA1033	FY-LMA2033	33	1-1/4	268	1571	83	66	53	6
FY-LMA1036	FY-LMA2036	36	1-3/8	333	2534	90	66	53	8
FY-LMA1039	FY-LMA2039	39	1-1/2	373	2534	95	66	53	8
FY-LMA1042	FY-LMA2042	42	1-5/8	428	3195	101	74	58	8
FY-LMA1045	FY-LMA2045	45	1-3/4	447	3195	105	74	58	8
FY-LMA1048	FY-LMA2048	48	1-7/8	521	3195	113	74	58	8
FY-LMA1052	FY-LMA2052	52	2	624	3195	122	74	58	10
FY-LMA1056	FY-LMA2056	56	2-1/4	787	4006	136	78	63	10
FY-LMA1064	FY-LMA2064	64	2-1/2	931	4477	150	84	69	10
FY-LMA1068	FY-LMA2068	68	2-3/4	1046	5635	160	84	69	10
FY-LMA1072	FY-LMA2072	72	2-1/2	1256	7540	170	92	80	15
FY-LMA1080	FY-LMA2080	80	3-1/4	1667	7540	192	112	97	15
FY-LMA1090	FY-LMA2090	90	3-1/2	2022	10603	210	112	97	15
FY-LMA1095	FY-LMA2095	95	3-3/4	2177	10603	220	122	102	15
FY-LMA1100	FY-LMA2100	100	4	2488	15080	235	137	117	20
FY-LMA1110	FY-LMA2110	110	4-3/8	2864	16022	255	137	117	20
FY-LMA1125	FY-LMA2125	125	5	3864	16965	290	143	128	20

FY-LMA型液壓螺母應用場合：

FY-LMA型液壓螺母現場應用

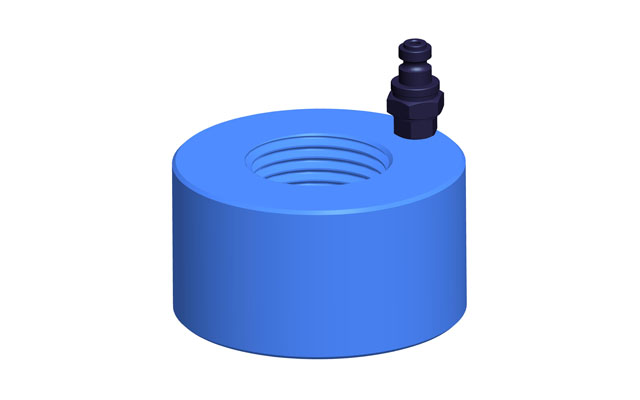

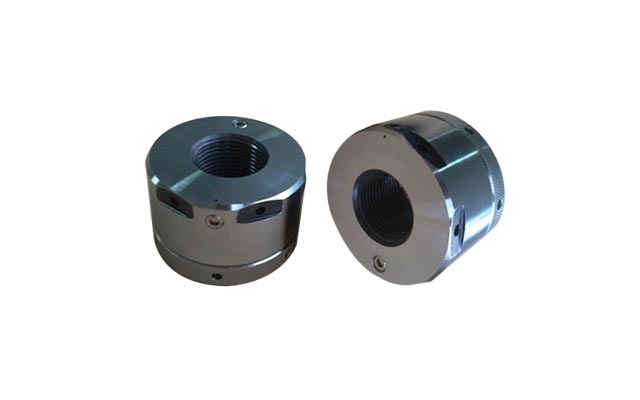

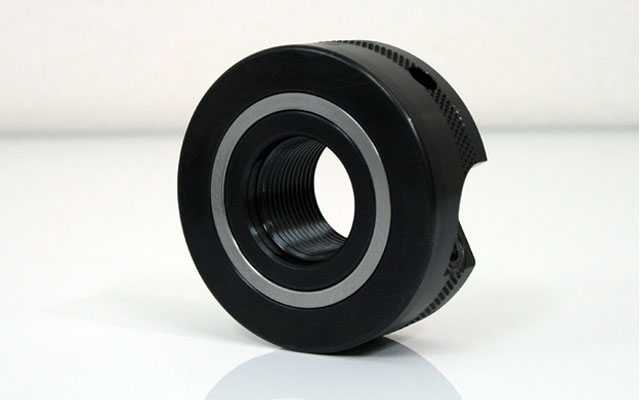

FY-LMB型液壓螺母

主要參數

最大拉伸力: 14103KN

最大行程: 20mm

螺紋規格: M22~200mm

FY-LMB型液壓螺母特點：

適用于各種震動、快速轉動、大力量設備和狹窄空間；
經濟高效、重量輕、精度高；
可配手動泵、氣動液壓泵、電動液壓泵；
多個液壓螺母可同時使用；
標準工作壓力220Mpa；

FY-LMB型液壓螺母技術參數：

型號				紋螺規格		最大拉伸力	油壓面積	外徑	螺母厚度		行程
型號				紋螺規格		最大拉伸力	油壓面積	外徑	厚型	薄型	行程
頂環厚型液壓螺母	頂環薄型液壓螺母	底環厚型液壓螺母	底環薄型液壓螺母	M	Inch	KN	mm2	mm	mm	mm	mm
FY-LMB1022	FY-LMB2022	FY-LMB3022	FY-LMB4022	22	7/8	282	1280	57	57	45	4
FY-LMB1024	FY-LMB2024	FY-LMB3024	FY-LMB4024	24	1	282	1280	59	59	45	4
FY-LMB1027	FY-LMB2027	FY-LMB3027	FY-LMB4027	27	1-1/8	317	1441	63	63	48	4
FY-LMB1030	FY-LMB2030	FY-LMB3030	FY-LMB4030	30	1-1/8	317	1441	70	70	50	4
FY-LMB1033	FY-LMB2033	FY-LMB3033	FY-LMB4033	33	1-1/4	317	1441	74	74	50	4
FY-LMB1036	FY-LMB2036	FY-LMB3036	FY-LMB4036	36	1-3/8	364	1656	80	80	55	5
FY-LMB1039	FY-LMB2039	FY-LMB3039	FY-LMB4039	39	1-1/2	439	1995	87	87	58	5
FY-LMB1042	FY-LMB2042	FY-LMB3042	FY-LMB4042	42	1-5/8	494	2245	94	94	60	6
FY-LMB1045	FY-LMB2045	FY-LMB3045	FY-LMB4045	45	1-3/4	600	2728	101	101	62	6
FY-LMB1048	FY-LMB2048	FY-LMB3048	FY-LMB4048	48	1-7/8	665	3021	107	107	62	6
FY-LMB1052	FY-LMB2052	FY-LMB3052	FY-LMB4052	52	2	806	3665	117	117	67	8
FY-LMB1056	FY-LMB2056	FY-LMB3056	FY-LMB4056	56	2-1/4	962	4371	128	128	67	8
FY-LMB1060	FY-LMB2060	FY-LMB3060	FY-LMB4060	60	2-3/8	1066	4844	135	135	80	8
FY-LMB1064	FY-LMB2064	FY-LMB3064	FY-LMB4064	64	2-1/2	1203	5468	144	144	80	10
FY-LMB1068	FY-LMB2068	FY-LMB3068	FY-LMB4068	68	2-3/4	1478	6720	157	157	85	10
FY-LMB1072	FY-LMB2072	FY-LMB3072	FY-LMB4072	72	2-1/2	1547	7034	163	163	85	10
FY-LMB1075	FY-LMB2075	FY-LMB3075	FY-LMB4075	75	2-3/4	1760	8000	173	173	95	10
FY-LMB1080	FY-LMB2080	FY-LMB3080	FY-LMB4080	80	3-1/4	2141	9752	187	187	95	10
FY-LMB1085	FY-LMB2085	FY-LMB3085	FY-LMB1085	85	3-3/8	2243	10193	195	195	100	10
FY-LMB1090	FY-LMB2090	FY-LMB3090	FY-LMB4090	90	3-1/2	2532	11511	207	207	110	10
FY-LMB1095	FY-LMB2095	FY-LMB3095	FY-LMB4095	95	3-3/4	2882	13100	219	219	120	10
FY-LMB1100	FY-LMB2100	FY-LMB3100	FY-LMB4100	100	4	3274	14884	234	234	120	10
FY-LMB1105	FY-LMB2105	FY-LMB3105	FY-LMB4105	105	4-1/8	3533	16061	243	243	125	15
FY-LMB1110	FY-LMB2110	FY-LMB3110	FY-LMB1110	110	4-3/8	3944	17926	255	255	125	15
FY-LMB1115	FY-LMB2115	FY-LMB3115	FY-LMB4115	115	4-1/2	4251	19324	267	267	145	15
FY-LMB1120	FY-LMB2120	FY-LMB3120	FY-LMB4120	120	4-3/4	4700	21365	279	279	145	15
FY-LMB1125	FY-LMB2125	FY-LMB3125	FY-LMB4125	125	5	5334	24247	295	295	152	15
FY-LMB1130	FY-LMB2130	FY-LMB3130	FY-LMB4130	130	5-1/8	5523	26104	303	303	155	15
FY-LMB1140	FY-LMB2140	FY-LMB3140	FY-LMB4140	140	5-1/2	6412	29145	328	328	170	15
FY-LMB1150	FY-LMB2150	FY-LMB3150	FY-LMB4150	150	6	7727	35124	356	356	185	15
FY-LMB1160	FY-LMB2160	FY-LMB3160	FY-LMB4160	160	6-1/4	8564	36927	376	376	200	15
FY-LMB1170	FY-LMB2170	FY-LMB3170	FY-LMB4170	170	6-1/2	9663	43922	400	400	208	15
FY-LMB1180	FY-LMB2180	FY-LMB3180	FY-LMB4180	180	7	10946	49754	424	424	215	20
FY-LMB1190	FY-LMB2190	FY-LMB3190	FY-LMB4190	190	7-1/2	12268	55763	450	450	230	20
FY-LMB1200	FY-LMB2200	FY-LMB3200	FY-LMB4200	200	8	14103	64106	480	480	240	20

FY-LN型液壓螺母

FY-LN型液壓螺母主要用于錐形輪轂或軸承與錐形軸過盈配合的壓裝及拆卸，如船舶螺旋槳與螺旋槳錐形軸的聯接。到今天為止，該技術被認為是壓裝及拆卸大型錐形輪轂或軸承簡單、有效的方法。而這種技術也被稱為液壓無鍵聯接技術。

FY-LN型液壓螺母工作原理：

螺旋槳錐孔與軸均有著相同的接合錐度。錐形軸內事先設計好油路，安裝時，高壓液壓油通過錐形軸油路，被輸送到螺旋槳錐孔與軸的錐形接觸面之間，高壓液壓使螺旋槳錐孔在材料彈性變形范圍內，內徑擴大。接著對液壓螺母打壓，借助于液壓螺母活塞的軸向推力，使螺旋槳沿著錐形軸表面定量移動，直到螺旋槳被推移到規定位置后，擰緊液壓螺母。此時因過盈配合而產生巨大接觸摩擦力，螺旋槳與軸便可靠地聯接在一起。整個壓裝過程中，因螺旋槳錐孔和軸的錐形接觸面之間存在高壓油膜，螺旋槳和軸接觸面不會被磨損。

液壓螺母可使用手動、氣動、電動泵。而配合先進的工業級全自動液壓壓裝機，能令液壓螺母的安裝及拆卸更簡單及方便，令整個安裝過程的個各項參數均處于可控制的狀態，達到更高的精度。

FY-LN型液壓螺母優點：

因為使用可控制的液壓技術，因而在安裝或拆卸時能提供更精確的控制；
大大節省安裝時間與人力，也能增加安裝人員的安全性；
密封技術，液壓螺母在-30℃至100℃間無泄露；
能產生強大的軸向力鎖緊軸承或輪轂，不會產生扭曲應力，不會磨損錐形軸螺紋；
拆卸時，因為高壓油膜的存在，不會造成輪轂與軸的磨損，有利于再次重復使用；
軸系的設計及制造變得更簡單，大幅降低制造成本；
有軸向和徑向注油兩種方式；
標準工作壓力100Mpa；
根據客戶的需求，我們可提供特殊規格的定制服務。

FY-LN型液壓螺母應用場合：

圓錐軸承或圓柱軸承；
帶錐度的軸-輪轂；
聯軸器；
傳動機構齒輪；
鐵路輪軌；
船用螺旋槳；
船用引擎曲軸。

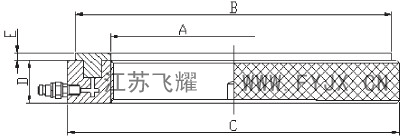

FY-LN型液壓螺母技術參數：

型號	螺栓規格	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	行程(mm)	面積mm2
FY-LN050	M50×1.5	50.5	104	114	38	4	5	2900
FY-LN055	M55×2	55.5	109	120	38	4	5	3150
FY-LN060	M60×2	60.5	115	125	38	5	5	3300
FY-LN065	M65×2	65.5	121	130	38	5	5	3600
FY-LN070	M70×2	70.5	127	135	38	5	5	3800
FY-LN075	M75×2	75.5	132	140	38	5	5	4000
FY-LN080	M80×2	80.5	137	146	38	5	5	4200
FY-LN085	M85×2	85.5	142	150	38	5	5	4400
FY-LN090	M90×2	90.5	147	156	38	5	5	4700
FY-LN095	M95×2	95.5	153	162	38	5	5	4900
FY-LN100	M100×2	100.5	158	166	38	6	5	5100
FY-LN105	M105×2	105.5	163	172	38	6	5	5300
FY-LN110	M110×2	110.5	169	178	38	6	5	5600
FY-LN115	M115×2	115.5	174	182	38	6	5	5800
FY-LN120	M120×2	120.5	179	188	38	6	5	6000
FY-LN125	M125×2	125.5	184	192	38	6	5	6200
FY-LN130	M130×2	130.5	190	198	38	6	5	6400
FY-LN135	M135×2	135.5	195	204	38	6	5	6600
FY-LN140	M140×2	140.5	200	208	38	7	5	6800
FY-LN145	M145×2	145.5	206	214	39	7	5	7300
FY-LN150	M150×2	150.5	211	220	39	7	5	7500
FY-LN155	M155×3	155.5	218	226	39	7	5	8100
FY-LN160	M160×3	160.5	224	232	40	7	6	8600
FY-LN165	M165×3	165.5	229	238	40	7	6	8900
FY-LN170	M170×3	170.5	235	244	41	7	6	9400
FY-LN180	M180×3	180.5	247	256	41	7	6	10300
FY-LN1190	M190×3	191	259	270	42	8	7	11500
FY-LN200	M200×3	201	271	282	43	8	8	12500
FY-LN205	Tr205×4	207	276	288	43	8	8	12800
FY-LN210	Tr210×4	212	282	294	44	8	9	13400
FY-LN215	Tr215×4	217	287	300	44	8	9	13700
FY-LN220	Tr220×4	222	293	306	44	8	9	14400
FY-LN225	Tr225×4	227	300	312	45	8	9	15200
FY-LN230	Tr230×4	232	305	318	45	8	9	15500
FY-LN235	Tr235×4	237	311	326	46	8	10	16200
FY-LN240	Tr240×4	242	316	330	46	9	10	16500
FY-LN250	Tr250×4	252	329	342	46	9	10	17600
FY-LN260	Tr260×4	262	341	356	47	9	11	18800
FY-LN270	Tr270×4	272	352	368	48	9	12	19800
FY-LN280	Tr280×4	282	363	380	49	9	12	21100
FY-LN290	Tr290×4	292	375	390	49	9	13	22400
FY-LN300	Tr300×4	302	386	404	51	10	14	23600
FY-LN310	Tr310×4	312	397	416	52	10	14	24900
FY-LN320	Tr320×4	322	409	428	53	10	14	26300
FY-LN330	Tr330×4	332	419	438	53	10	14	27000
FY-LN340	Tr340×4	342	430	450	54	10	14	28400
FY-LN345	Tr345×4	347	436	456	54	10	14	29400
FY-LN350	Tr350×4	352	442	464	56	10	14	29900
FY-LN360	Tr360×4	362	455	472	56	10	15	31300
FY-LN360	Tr365×4	367	460	482	57	11	15	31700
FY-LN370	Tr370×4	372	466	486	57	11	16	32800
FY-LN380	Tr380×4	382	476	498	58	11	16	33500
FY-LN385	Tr385×4	387	483	504	58	11	16	34700
FY-LN400	Tr400×4	402	499	522	60	11	17	36700
FY-LN410	Tr410×4	412	510	534	61	11	17	38300
FY-LN420	Tr420×4	422	522	546	61	11	17	40000
FY-LN430	Tr430×4	432	532	556	62	11	17	40800
FY-LN440	Tr440×4	442	543	566	62	12	17	42500
FY-LN450	Tr450×4	452	554	580	64	12	17	44100
FY-LN460	Tr460×4	462	565	590	64	12	17	45100
FY-LN470	Tr470×4	472	576	602	65	12	18	46900
FY-LN480	Tr480×4	482	587	612	65	12	19	48600
FY-LN490	Tr490×4	492	597	624	66	12	19	49500
FY-LN500	Tr500×4	502	609	636	67	12	19	51500

FY-LN型液壓螺母應用場合：

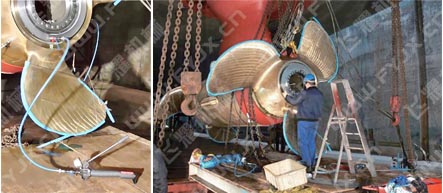

FY-LN型液壓螺母用于船槳安裝

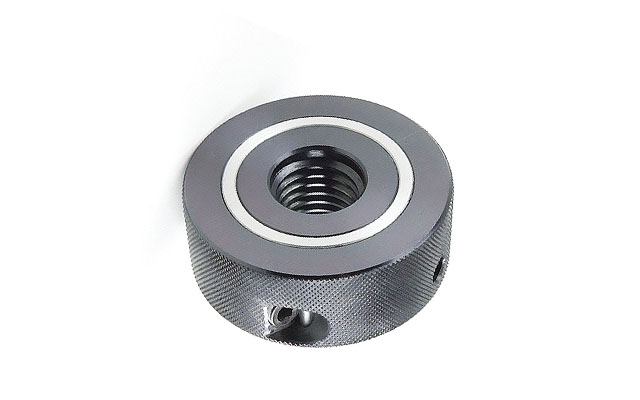

FY-LP型液壓螺母

FY-LP型液壓螺母主要用于夾緊工具，其工作原理是利用油壓推動活塞產生一個夾緊力，不需要外接液壓泵。

主要參數

最大拉伸力: 199.8KN

螺栓直徑: M30~180mm

最大行程: 2mm

FY-LP型液壓螺母特點：

使用特定扳手、可靠、操作簡便；
有軸向和徑向執行機構；
壓力均勻分布于壓環；
不會在軸向壓力產生變形；
使用少量的油脂達到好效果。

FY-LP型液壓螺母使用范圍：

金屬剪切機（開卷分條線上）用刀具緊固夾具；
成形加工用緊固夾具；
其他軸用工器具緊固夾具；

FY-LP型液壓螺母技術參數：

型號	螺紋規格		最大頂力（KN）	外徑（mm）	高度（mm）	壓環直徑（mm）	行程(mm)
型號	M	in	最大頂力（KN）	外徑（mm）	高度（mm）	壓環直徑（mm）	行程(mm)
FY-LP030	30	1-1/8	72.0	75	30	52/44	2
FY-LP042	42	1-5/8	89.3	92	35	65/55	2
FY-LP052	52	2	139.7	107	35	84/72	2
FY-LP068	68	2-3/4	129.2	118	35	92/82	2
FY-LP080	80	3-1/4	155.8	129	35	110/100	2
FY-LP100	100	4	165.6	160	40	125/110	2
FY-LP120	120	4-3/4	150.8	185	45	150/135	2
FY-LP140	140	5-1/2	233.1	205	50	175/155	2
FY-LP160	160	6-1/4	180.0	230	50	200/180	2
FY-LP180	180	7	199.8	245	50	222/202	2

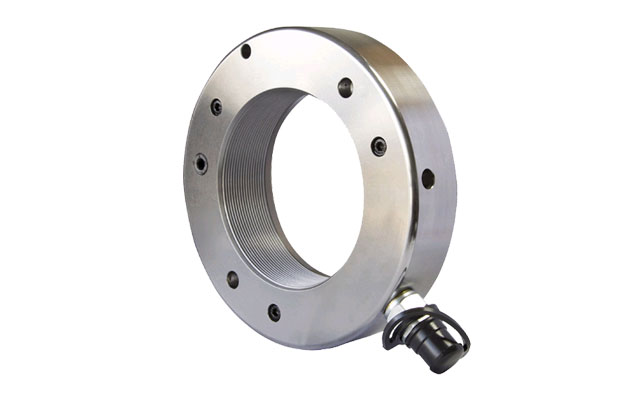

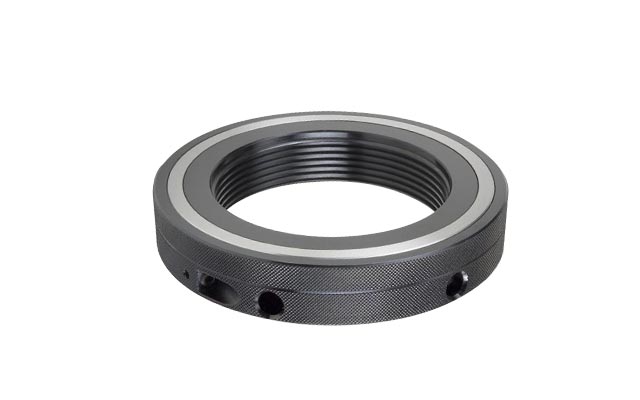

FY-M液壓螺母

常用于軸承、飛輪、螺旋槳等工件壓裝的液壓工具。具有產生的頂推力平穩，無沖擊，壓裝過程中不傷及工件等特性。通過液壓螺母的內圈螺紋，其可被安裝在軸類部件上，活塞在700bar液壓壓力的作用下頂出推動工件至安裝位置。

FY-M液壓螺母特點：

工作壓力：700 bar；
采用軸向和徑向注油兩種方式，無使用空間限制；
可根據用戶要求，選配電動、氣動、手動液壓泵作及為動力源。

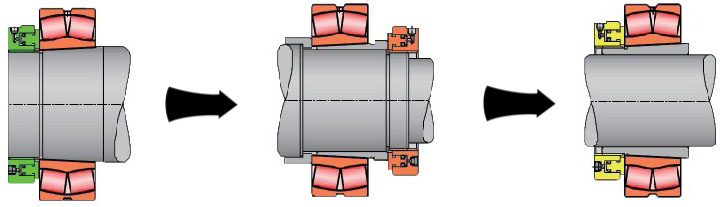

圓錐孔滾子軸承安裝步驟：

液壓螺母安裝在軸頸，推力作用于軸承內圈。軸承被推動前進。

液壓螺母安裝在軸頸，液壓推力作用于錐形軸套。軸套另一端由定距環止擋。隨著錐形軸套的推入，軸承被固定到位。

液壓螺母安裝在錐形軸套上，打壓后，液壓推力作用于軸承內圈。軸承被推動前進。

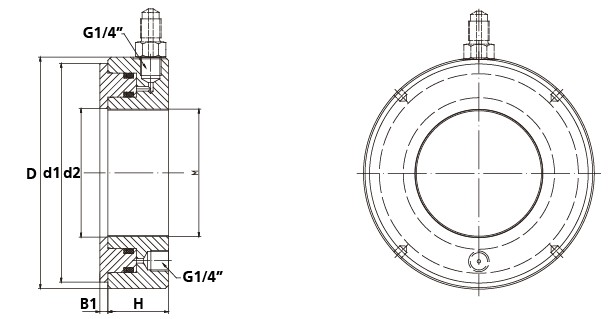

FY-M液壓螺母技術參數：

型號	螺紋 M	外徑 D	止口 d1	止口 d2	高度 H	B1	行程	工作面積 mm2	重量 Kg
FY-M50	M50x1.5	114	50.5	104	38	4	5	3376	2.7
FY-M60	M60x2	125	60.5	115	38	5	5	4239	2.8
FY-M70	M70x2	135	70.5	127	38	5	5	4710	3.2
FY-M80	M80x2	146	80.5	137	38	5	5	5181	3.7
FY-M90	M90x2	156	90.5	147	38	5	5	5652	4
FY-M100	M100x2	166	100.5	158	38	6	5	5987	4.4
FY-M110	M110x2	178	110.5	169	38	6	5	6286	4.95
FY-M120	M120x2	188	120.5	179	38	6	5	8568	5.25
FY-M130	M130x2	198	130.5	190	38	6	5	7165	5.65
FY-M140	M140x2	208	140.5	200	39	7	5	7605	6
FY-M150	M150x2	220	150.5	211	39	7	6	7736	6.6
FY-M160	M160x3	232	160.5	224	40	7	6	8002	7.6
FY-M170	M170x3	244	170.5	235	41	7	6	8669	8.4
FY-M190	M190x3	270	191	259	42	8	8	9266	10.5
FY-M200	M200x3	282	201	271	43	8	8	8612	11.5
FY-M210	Tr210x4	294	212	282	44	8	9	11728	12.5
FY-M220	Tr220x4	306	222	293	44	8	9	11815	13.5
FY-M230	Tr230x4	318	232	305	45	8	9	12270	15
FY-M250	Tr250x4	342	252	329	46	9	10	13317	17
FY-M280	Tr280x4	380	282	363	49	9	12	14683	22
FY-M300	Tr300x4	404	302	386	51	10	13	15640	25
FY-M400	Tr400x4	522	402	499	60	11	17	20602	45.5
FY-M500	Tr500x4	636	502	609	67	12	19	24337	70
FY-M600	Tr600x4	748	602	721	73	13	23	28274	100
FY-M710	Tr710x4	870	712	840	78	15	25	30730	135
FY-M800	Tr800x4	965	802	936	80	16	25	31770	161
FY-M900	Tr900x4	1075	902	1043	86	17	30	32848	205

軸承拆裝用液壓螺母

我公司參照SKF-HMV標準生產的用于軸承安裝、拆卸的SKF-TTLM液壓螺母。

軸承拆裝用液壓螺母特點：

可產生強大的力，將軸承平緩的裝入或拆下；
適用于各種螺紋標準的錐套、軸上軸承的安裝和拆卸；
用高壓手動泵向液壓螺母注入液壓油，活塞產生強大的推力，使軸承的安裝和拆卸變得毫不費力并且準確和安全。

軸承拆裝用液壓螺母使用方法：

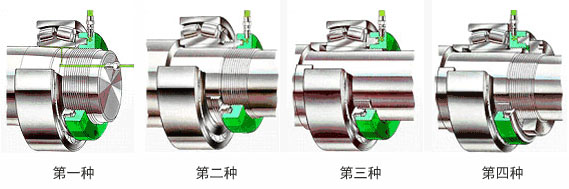

（一）軸承的安裝(共分4種形式)

（二）軸承的拆卸（共分2種形式）

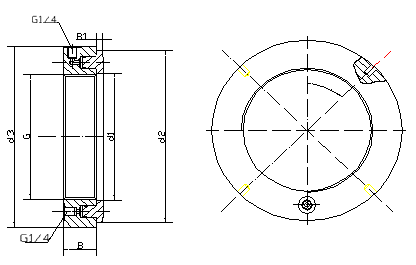

軸承拆裝用液壓螺母技術參數：

軸承拆裝用液壓螺母的規格為M50×1.5—M200×3 ， Tr205×4—Tr500×5，詳見下表。

型號	外型尺寸						活塞面積	重量
	G	d1	d2	d3	B	B1	活塞面積	重量
	螺紋	mm	mm	mm	mm	mm	mm2	kg
FY-SKF-TTLM10E	M50x1.5	50.5	104	114	38	4	2900	2.70
FY-SKF-TTLM11E	M55x2	55.5	109	120	38	4	3150	2.75
FY-SKF-TTLM12E	M60x2	60.5	115	125	38	5	3300	2.80
FY-SKF-TTLM13E	M65x2	65.5	121	130	38	5	3600	3.00
FY-SKF-TTLM14E	M70x2	70.5	127	135	38	5	3800	3.20
FY-SKF-TTLM15E	M75x2	75.5	132	140	38	5	4000	3.40
FY-SKF-TTLM16E	M80x2	80.5	137	146	38	5	4200	3.70
FY-SKF-TTLM17E	M85x2	85.5	142	150	38	5	4400	3.75
FY-SKF-TTLM18E	M90x2	90.5	147	156	38	5	4700	4.00
FY-SKF-TTLM19E	M95x2	95.5	153	162	38	5	4900	4.30
FY-SKF-TTLM20E	M100x2	100.5	158	166	38	6	5100	4.40
FY-SKF-TTLM21E	M105x2	105.5	163	172	38	6	5300	4.65
FY-SKF-TTLM22E	M110x2	110.5	169	178	38	6	5600	4.95
FY-SKF-TTLM23E	M115x2	115.5	174	182	38	6	5800	5.00
FY-SKF-TTLM24E	M120x2	120.5	179	188	38	6	6000	5.25
FY-SKF-TTLM25E	M125x2	125.5	184	192	38	6	6200	5.35
FY-SKF-TTLM26E	M130x2	130.5	190	198	38	6	6400	5.65
FY-SKF-TTLM27E	M135x2	135.5	195	204	38	6	6600	5.90
FY-SKF-TTLM28E	M140x2	140.5	200	208	38	7	6800	6.00
FY-SKF-TTLM29E	M145x2	145.5	206	214	39	7	7300	6.50
FY-SKF-TTLM30E	M150x2	150.5	211	220	39	7	7500	6.60
FY-SKF-TTLM31E	M155x3	155.5	218	226	39	7	8100	6.95
FY-SKF-TTLM32E	M160x3	160.5	224	232	40	7	8600	7.60
FY-SKF-TTLM33E	M165x3	165.5	229	238	40	7	8900	7.90
FY-SKF-TTLM34E	M170x3	170.5	235	244	41	7	9400	8.40
FY-SKF-TTLM36E	M180x3	180.5	247	256	41	7	10300	9.15
FY-SKF-TTLM38E	M190x3	191	259	270	42	8	11500	10.5
FY-SKF-TTLM40E	M200x3	201	271	282	43	8	12500	11.5
FY-SKF-TTLM41E	Tr205x4	207	276	288	43	8	12800	12.0
FY-SKF-TTLM42E	Tr210x4	212	282	294	44	8	13400	12.5
FY-SKF-TTLM43E	Tr215x4	217	287	300	44	8	13700	13.0
FY-SKF-TTLM44E	Tr220x4	222	293	306	44	8	14400	13.5
FY-SKF-TTLM45E	Tr225x4	227	300	312	45	8	15200	14.5
FY-SKF-TTLM46E	Tr230x4	232	305	318	45	8	15500	14.5
FY-SKF-TTLM47E	Tr235x4	237	311	326	46	8	16200	16.0
FY-SKF-TTLM48E	Tr240x4	242	316	330	46	9	16500	16.0
FY-SKF-TTLM50E	Tr250x4	252	329	342	46	9	17600	17.5
FY-SKF-TTLM52E	Tr260x4	262	341	356	47	9	18800	19.0
FY-SKF-TTLM54E	Tr270x4	272	352	368	48	9	19800	20.5
FY-SKF-TTLM56E	Tr280x4	282	363	380	49	9	21100	22.0
FY-SKF-TTLM58E	Tr290x4	292	375	390	49	9	22400	22.5
FY-SKF-TTLM60E	Tr300x4	302	386	404	51	10	23600	25.5
FY-SKF-TTLM62E	Tr310x5	312	397	416	52	10	24900	27.0
FY-SKF-TTLM64E	Tr320x5	322	409	428	53	10	26300	29.5
FY-SKF-TTLM66E	Tr330x5	332	419	438	53	10	27000	30.0
FY-SKF-TTLM68E	Tr340x5	342	430	450	54	10	28400	31.5
FY-SKF-TTLM69E	Tr345x5	347	436	456	54	10	29400	32.5
FY-SKF-TTLM70E	Tr350x5	352	442	464	56	10	29900	35.0
FY-SKF-TTLM72E	Tr360x5	362	455	472	56	10	31300	35.5
FY-SKF-TTLM73E	Tr365x5	367	460	482	57	11	31700	38.5
FY-SKF-TTLM74E	Tr370x5	372	466	486	57	11	32800	39.0
FY-SKF-TTLM76E	Tr380x5	382	476	498	58	11	33500	40.5
FY-SKF-TTLM77E	Tr385x5	387	483	504	58	11	34700	41.0
FY-SKF-TTLM80E	Tr400x5	402	499	522	60	11	36700	45.5
FY-SKF-TTLM82E	Tr410x5	412	510	534	61	11	38300	48.0
FY-SKF-TTLM84E	Tr420x5	422	522	546	61	11	40000	50.0
FY-SKF-TTLM86E	Tr430x5	432	532	556	62	11	40800	52.5
FY-SKF-TTLM88E	Tr440x5	442	543	566	62	12	42500	54.0
FY-SKF-TTLM90E	Tr450x5	452	554	580	64	12	44100	57.5
FY-SKF-TTLM92E	Tr460x5	462	565	590	64	12	45100	60.0
FY-SKF-TTLM94E	Tr470x5	472	576	602	65	12	46900	62.0
FY-SKF-TTLM96E	Tr480x5	482	587	612	65	12	48600	63.0
FY-SKF-TTLM98E	Tr490x5	492	597	624	66	12	49500	66.0
FY-SKF-TTLM100E	Tr500x5	502	609	636	67	12	51500	70.0

以上型號的液壓螺母螺紋規格均可根據用戶要求設計、制作。

手動加壓式黃油液壓螺母

手動加壓式黃油液壓螺母適用于圓盤剪、分條剪的鎖緊，可替代日本、德國同類產品。由螺母體、壓環、加壓柱塞、放油排氣絲堵、壓環密封圈、加壓柱塞O型圈組成。

手動加壓式黃油液壓螺母操作過程：

1、先將兩個加壓柱塞松掉，以不脫離螺紋為宜。

2、將液壓螺母擰入螺紋軸，壓環在待壓工件一側，壓環與待壓工件之間盡量壓緊。（壓環完全退回為宜）。

3、分別將兩個加壓柱塞慢慢擰入，待內六方扳手很難擰動時，加壓過程結束。

4、需要拆下液壓螺母時，先將加壓柱塞慢慢松開，這時螺母與被壓工件之間的壓力就消除了，便可順利擰下螺母了。

注意：如果液壓螺母油腔內缺少黃油時，擰入加壓柱塞，壓環不能被推出，液壓螺母將無法使用。補充黃油的方法：將放油排氣絲堵及鋼球拆下，用尖嘴黃油槍頂住排氣孔加油，當壓環被推出2—3毫米時停止加油。再將鋼球及絲堵擰牢，加油完畢。

手動加壓式黃油液壓螺母注意事項：

壓環與工件之間必須是平面接觸，否則高壓下壓環將被損壞；
注入的黃油一定要干凈，不能有雜質；
壓環的最大行程為2毫米，超出后，壓環將脫落。

螺栓予拉伸用液壓螺母

適用螺栓范圍：M30~M120（牙型可根據用戶要求設計制作）。液壓螺母分為自鎖型和普通型。

螺栓予拉伸用液壓螺母特點：

自鎖型為螺栓拉緊后不再拆卸，靠液壓螺母本身的良好密封性保持螺栓的拉緊力；
普通型為當螺栓拉緊后，再擰入一只普通螺母，這時可將液壓螺母拆下。一個液壓螺母可完成若干個螺栓的予緊；
可配手動泵、電動泵站多個螺母同時適用。

軋輥鎖緊用液壓螺母

本公司生產的液壓螺母是根據多年來的實際生產經驗，參照國外產品的相關技術并結合一些使用廠家的要求開發、研制生產的系列產品。該產品適用于需經常拆裝的軋輥鎖緊；超大螺栓的予緊等場合，也可用做液壓過盈連接拆裝工具。

軋輥鎖緊用液壓螺母技術參數：

型號(M)	D	d1	H	壓環		注油壓力	壓環壓力
	D	d1	H	行程L	面積	注油壓力	壓環壓力
	毫米				平方厘米	Mpa	KN
FY-TTYM-GM120x3 FY-TTYM-GM120x6	220	180	60	5	77	50	346
FY-TTYM-GM130x3 FY-TTYM-GM130x6	230	190	60	5	82	50	369
FY-TTYM-GM140x3 FY-TTYM-GM140x6	240	200	60	5	87	50	391
FY-TTYM-GM150x3 FY-TTYM-GM150x6	270	220	70	5	125	50	562
FY-TTYM-GM160x3 FY-TTYM-GM160x6	280	230	70	8	132	50	594
FY-TTYM-GM170x3 FY-TTYM-GM170x6	290	240	70	8	138	50	621
FY-TTYM-GM180x3 FY-TTYM-GM180x6	300	250	70	8	145	50	652
FY-TTYM-GM190x3 FY-TTYM-GM190x6	310	260	70	8	150	50	675
FY-TTYM-GM200x3 FY-TTYM-GM200x6	320	270	70	8	157	50	706
FY-TTYM-GM210x3 FY-TTYM-GM210x6	330	280	70	8	163	50	734
FY-TTYM-GM220x3 FY-TTYM-GM220x6	340	290	70	8	169	50	760
FY-TTYM-GM240x6	370	320	80	8	188	50	912
TTYM-GTr260x6	400	350	80	8	207	50	1000
TTYM-GTr280x6	420	370	80	8	270	50	1350
TTYM-GTr300x6	450	400	90	10	348	50	1742
TTYM-GTr320x6	470	420	90	10	367	50	1836
TTYM-GTr340x6	490	440	100	12	386	50	1931
TTYM-GTr360x6	510	460	100	12	405	50	2025
TTYM-GTr380x6	530	480	100	12	423	50	2119
TTYM-GTr390x6	540	490	100	12	433	50	2160
TTYM-GTr400x6	550	500	100	12	442	50	2213
TTYM-GTr410x6	560	510	100	12	452	50	2260

TC系列液壓螺母

TC系列液壓螺母特點：

簡單、快捷、精確；
常用工作壓力1500bar或2200bar；
如有特殊需求可定制；
帶有行程指示器；
按實際需要可側面或頂端連接。

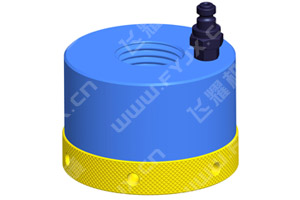

頂環液壓螺母▽

底環液壓螺母▽

TC系列液壓螺母技術參數：

型號		公稱直徑		外徑	總高	主體高度	環部高度	行程 mm	作用面積 cm²	最大拉伸力		重量 kg
型號		A		B	H	C	P			1500BAR	2200BAR
頂環液壓螺母	底環液壓螺母	mm	inch	mm	mm	mm	mm			KN
TC01	BC01	33	1"1/4	74	51	36	15	6	14.41	216.19	317.08	0.9
TC02	BC02	36	1"3/8	80	59	43	16	4	16.56	248.33	364.22	1.2
TC03	BC03	39	1"1/2	87	63	45	18	4	19.95	299.2	438.83	1.5
TC04	BC04	42	1"5/8	94	69	50	19	6	22.45	336.77	493.93	1.9
TC05	BC05	45	1"3/4	101	76	55	21	6	27.28	409.18	600.13	2.4
TC06	BC06	48	1"7/8	107	77	55	22	8	30.21	453.1	664.55	2.8
TC07	BC07	52	2"	117	84	60	24	8	36.65	549.77	806.34	3.6
TC08	BC08	56	2"1/4	128	88	62	26	8	43.71	655.63	961.59	4.9
TC09	BC09	60		135	93	65	28	10	48.44	726.64	1065.73	5.6
TC10	BC10	64	2"1/2	144	99	70	29	10	54.68	820.13	1202.86	6.7
TC11	BC11	68	2"3/4	157	105	72	33	10	67.2	1007.94	1478.31	8.8
TC12	BC12	72		163	109	76	33	10	70.34	1055.04	1547.39	9.7
TC13	BC13	76	3"	173	117	81	36	12	80	1199.99	1759.99	11.7
TC14	BC14	80	3"1/4	187	124	85	39	12	97.32	1459.75	2140.96	14.9
TC15	BC15	85		195	130	90	40	12	101.93	1528.98	2242.51	16.4
TC16	BC16	90	3"1/2	207	140	97	43	12	115.11	1726.69	2532.47	19.6
TC17	BC17	95	3"3/4	219	148	102	46	12	131	1965.01	2882.02	23.4
TC18	BC18	100	4"	234	154	105	49	15	148.84	2232.54	3274.39	28.5
TC19	BC19	105		243	149	108	51	15	160.61	2409.17	3533.44	31.5
TC20	BC20	110		255	166	113	53	15	179.26	2688.94	3943.78	36.3
TC21	BC21	115	4"1/2	267	176	120	56	15	193.24	2898.53	4251.18	41.6
TC22	BC22	120		279	183	125	58	15	213.65	3204.68	4700.2	47.4
TC23	BC23	125	5"	295	192	130	62	15	242.47	3637.06	5334.36	56.4
TC24	BC24	130		303	198	135	63	15	251.04	3765.65	5522.95	60.5
TC25	BC25	140	5"1/2	328	214	145	69	15	292.45	4371.82	6412.01	76.5
TC26	BC26	150	6"	356	231	155	76	18	351.24	5268.61	7727.29	98.9
TC27	BC27	160		376	244	165	79	18	389.27	5838.99	8563.85	114.8
TC28	BC28	170	6"1/2	400	259	175	84	18	439.22	6588.35	9662.91	138.1
TC29	BC29	180	7"1/2	424	274	185	89	18	497.54	7463.11	10945.9	164.2
TC30	BC30	190	7"1/2	449	290	195	95	20	557.63	8364.49	12267.92	195.6
TC31	BC31	200	8"	479	307	205	102	20	641.06	9615.94	14103.37	238.9

墊片式液壓螺母

墊片式液壓螺母特點：

簡單、快捷、精確；
常用工作壓力1500bar或2200bar；
如有特殊需求可定制；
帶有行程指示器；
按實際需要可側面或頂端連接。

墊片式液壓螺母技術參數：

型號	工程直徑		外徑	主體高度	墊片高度	行程 mm	作用面積 cm²	最大拉伸力		重量 kg
	A		B	C	P			1500BAR	2200BAR
	mm	inch	mm	mm	mm			kN
SH01	33	1"1/4	74	35	6	6	14.41	216.19	317.08	0.9
SH02	36	1"3/8	80	38	4	6	16.58	248.33	364.22	1.2
SH03	39	1"1/2	87	41	4	6	19.95	299.2	438.83	1.5
SH04	42	1"5/8	94	44	6	8	22.45	336.77	493.92	1.9
SH05	45	1"3"4	101	47	6	8	27.28	409.18	600.13	2.4
SH06	48	1"7/8	107	50	8	8	30.21	453.1	664.55	2.8
SH07	52	2"	117	54	8	8	36.65	549.77	806.34	3.6
SH08	56		128	60	8	10	43..71	655.63	961.59	4.9
SH09	60	2"1/2	135	62	10	10	48.44	726.64	1065.73	5.6
SH10	64	2"3/4	144	68	10	10	54.68	820.13	1230.86	6.7
SH11	68		157	72	10	10	67.2	1007.94	1478.31	8.8
SH12	72	3"	163	74	10	10	70.34	1055.04	1547.39	9.7
SH13	76	3"1/4	173	79	12	12	80	1199.99	1759.99	11.7
SH14	80		187	85	12	12	97.32	1459.75	2140.96	14.9
SH15	85		195	87	12	12	101.93	1528.98	2242.51	16.4
SH16	90	3"1/2	207	92	12	12	115.11	1726.69	2532.47	19.6
SH17	95	3"3/4	219	98	12	12	131	1965.01	2882.02	23.4
SH18	100	4"	234	104	15	15	148.84	2232.54	3274.39	28.5
SH19	105		243	107	15	15	160.61	2409.17	3533.44	31.5
SH20	110		255	112	15	15	179.26	2688.94	3943.78	36.3
SH21	115	4"1/2	267	117	15	15	193.24	2898.53	4251.18	41.6
SH22	120		279	122	15	15	213.65	3204.68	4700.2	47.4
SH23	125	5"	295	129	15	15	242.47	3637.06	5334.36	56.4
SH24	130		303	132	15	15	251.04	3765.65	5522.95	60.5
SH25	140	5"1/2	328	142	15	15	291.45	4371.82	6412.01	76.5
SH26	150	6"	356	155	18	15	351.24	5268.61	7727.29	98.9
SH27	160		376	162	18	20	389.27	5838.99	8563.85	114.8
SH28	170	6"1/2	400	172	18	20	439.22	6588.35	9662.91	138.1
SH29	180	7"	424	182	18	20	497.54	7463.11	10945.9	164.2
SH30	190	7"1/2	449	193	20	25	557.63	8364.49	12267.92	195.6
SH31	200	8"	479	206	20	25	641.06	9615.94	14103.37	238.9

更多相關液壓工具

本頁產品：
液壓螺母工作原理
FY-LMA型，液壓螺母
FY-LMB型，液壓螺母
FY-LN型，液壓螺母
FY-LP型，液壓螺母
FY-M型，液壓螺母
軸承拆裝用液壓螺母
手動加壓式黃油液壓螺母
螺栓予拉伸用液壓螺母
軋輥鎖緊用液壓螺母
TC系列液壓螺母
墊片式液壓螺母
